QBQ 系列模块起拔器结构简单、使用方便，利用杠杆 原理，在起拔过程中保持模块连接器受力均匀，无需专用 工具，环境
适应性强，极大地缩短了设备的调试、检修时 间，可广泛用于背板式接插电子模块的平稳起拔，对多芯 连接器起到良好的
保护，极大提高产品的维修性和可靠性。
型号 | QBQ-G-AL | QBQ-G-004 |
产品图片 |
|
|

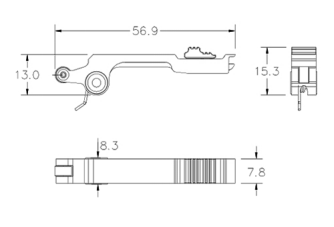

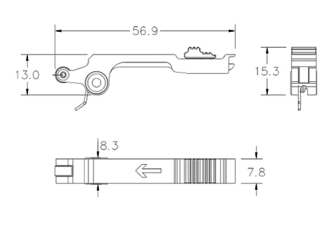

外形尺寸 | |
|
产品材质 | 主体铝合金7075；配件不锈钢 | 不锈钢 |
加工方式 | 整体机加成型 | 整体机加成型 |
表面处理 | 铝件黑色阳极氧化；不锈钢CT.P钝化 | CT.P钝化 |
重量 | 8.7g | 15.4g |
工作温度 | -55°～+125° | |
产品特性 | 能提供LRM功能模块在集成安装架上插入/拔出的起拔助力，并实现模块初始锁止限位功能。操作方便、快捷，无需专用工具；助力 ≤300N；产品可靠性高、环境适应性强。 | |
满足标准 | SJ20382-2007，GJB150-1986 | |
湿热 | 1个周期24h，共6个循环 | |
盐雾 | 能承受+35℃下， 5%盐溶液的盐雾气氛96h | |
助拔力 | ≤300N | |
使用寿命 | 大于500次 | |
◆ 以上为常用型号，更多型号可联系销售人员，也可根据客户需求定制。
◆ 助拔器安装说明

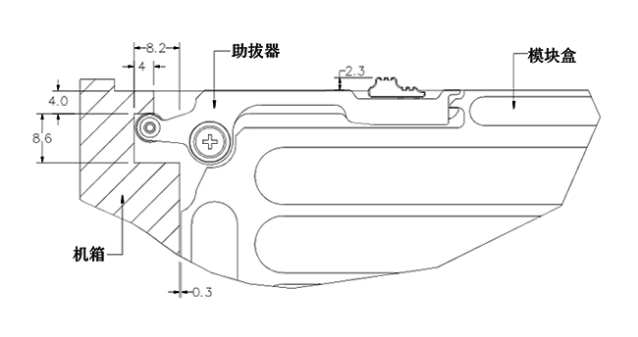

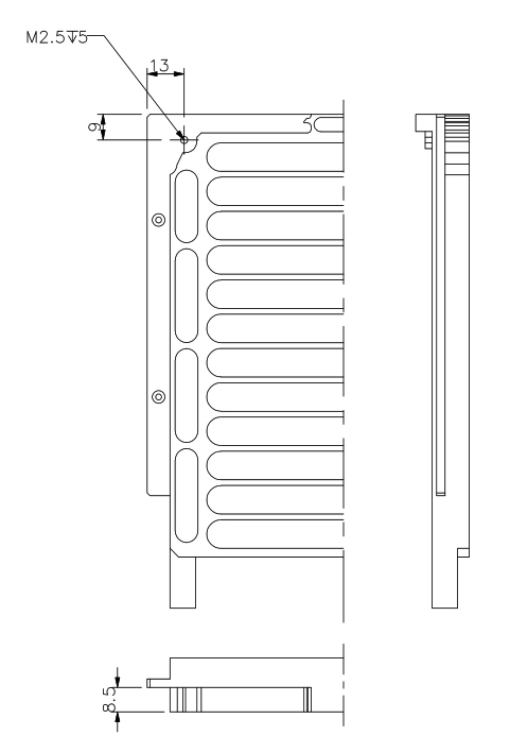

安装模块厚度不超过50mm，重量不超过3Kg；起拔器在模块上的安装螺钉采用GB819-85 M2.5×14的螺钉，示意图如下：
|
