军用模块/印制板锁紧条是一种楔形锁紧装置，可为插 箱模块或电路板 PCB 提供牢固的夹紧力，同时也具有高效 的热传导性。该产品
采用先进的设计理念和制造工艺，完 全满足苛刻的环境使用要求，符合国军标相关标准。 楔形锁紧条有多种外形和长度可以选择，也
可以根据 用户的要求定制安装尺寸和不同表面处理，以适应各种应 用设计场合。
型号 | XST-90B1 | XST-125B1 | XST-190B1 |
产品图片 |
|
|
|
外形尺寸 |
|
|
|
长度 | 90mm | 125mm | 190mm |
节数 | 3节 | 5节 | 5节 |
安装孔大小 | Φ2.0 | Φ2.0 | Φ2.5 |
安装孔孔距 | 32mm | 62mm | 130mm |
重量 | 11g | 14g | 22g |
产品材质 | 主体采用高强度铝合金7075；相关配件采用不锈钢 | ||
加工方式 | 整体机加成型 | ||
表面处理 | 铝件黑色阳极氧化；不锈钢CT.P钝化 | ||
工作温度 | -55°～+125° | ||
产品特性 | 用于航空机载设备模块/印制板的固定，具有高效的热传导性和抗冲击能力，锁紧快速可靠 | ||
满足标准 | SJ20382-2007，GJB150-1986 | ||
湿热 | 符合GJB-150.9-1986规定，高温60℃，低温30℃，相对湿度95%，试验周期数10（每周期24h） | ||
盐雾 | 符合GJB-150.10-1986规定，48h | ||
霉菌 | 符合GJB-150.11-1986规定，持续时间28天 | ||
使用寿命 | 按SJ20382-2007楔形锁紧装置规范要求，按锁紧-松开为工作1次，2000次后性能不降低 | ||
夹持力N | 360N | 600N | 720N |
锁紧力矩 | 0.9N·m | 0.9N·m | 0.9N·m |
成对最大负载 | 1.2kg | 1.5kg | 1.8kg |
◆ 以上为常用型号，更多型号可联系销售人员，也可根据客户需求定制。
◆ 锁紧条安装说明
|
1. 装有导热条（板）的印制板安装：

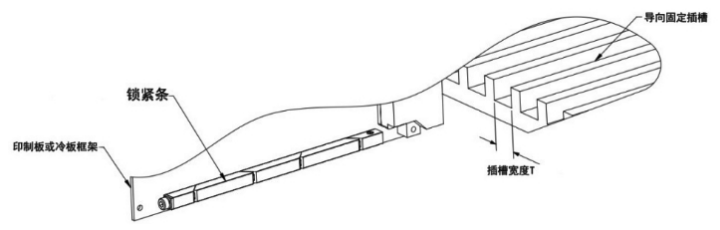

插箱或机架应为装有锁紧条的印制板等提供一个导向固定插槽。它们在插槽内的固定形式下图。槽的宽度T应满足T=t+8mm（±0.1）的要求，
且槽的表面光洁度不高于3.2。 其中t为印制板、导热条和加强板等的总厚度，t也可以是金属冷板框架边缘厚度。
|
1. 装有导热条（板）的印制板安装：

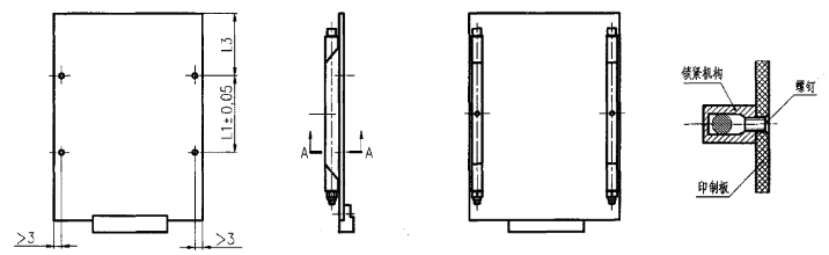

每个锁紧条使用2或3个GB819 M2或M2.5的螺钉（涂胶螺钉）与印制板或冷板框架固定，螺钉推荐长度为t+4mm，固定孔直径φ2.2或φ2.7
（沉头孔），安装要求见下图，其中L3供参考。
|
